汉钟双级压缩永磁变频空压机 节能D系列

双段压缩的优势:
压缩空气遵循从高压端到低压端自然回流,压缩比越高,泄漏量越大,在同功率同排气压力时,双段压缩与单段压缩比较,大大降低了回流泄漏量,容积效率得到大幅提升
双段螺杆主机性能优势:
①采用第五代a型非对称5~6专利齿形,低尖端速度导程设计,自主研发生产,拥有完全的自主知识产权。
②采用进口重载轴承,大直径转子,转速更低,主机使用寿命长,同时大大提升了容积效率。
③荣获美国、英国、中国等多国螺杆转子发明专利证书。
在线咨询在线咨询

全国服务咨询热线:13122909250

段压缩的优势:压缩空气遵循从高压端到低压端自然回流,压缩比越高,泄漏量越大,在同功率同排气压力时,双段压缩与单段压缩比较,大大降低了回流泄漏量,容积效率得到大幅提升,可实现10-15%的增量。

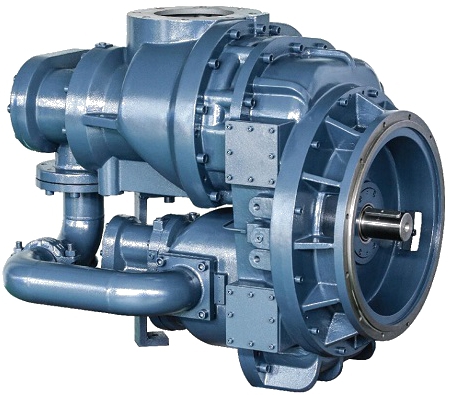

双段螺杆主机性能优势:
①采用第五代a型非对称5~6专利齿形,低尖端速度导程设计,自主研发生产,拥有完全的自主知识产权。
②采用进口重载轴承,大直径转子,转速更低,主机使用寿命长,同时大大提升了容积效率。
③荣获美国、英国、中国等多国螺杆转子发明专利证书。

D系列双段永磁变频压缩机组技术规格表:



型号(Model) 电机功率(kW) 排气压力(bar) 排气量(m3/min) 出口尺寸(inch) 机组净重(kg) 外形尺寸(L×W×H)mm
AA6-55A-D-F 55 8 4.8~12 DN50 2230 2200×1600×1700
10 4~10.1
13 3.5~8.8
AA6-75A-D-F 75 8 6.6~16.5 DN65 3390 2400×1900×2000
10 5.4~13.6
13 4.8~12
AA6-90A-D-F 90 8 8~20.1 DN80 3900 2600×1800×1900
10 7.1~17.8
13 5.8~14.5
AA6-110A-D-F 110 8 9.5~23.7 DN80 4800 2700×1900×2000
10 8~20
13 7~17.5
AA6-132A-D-F 132 8 11.3-28.2 DN80 5280 3000×1800×2100
10 9.4~23.6
13 7.9~19.7
AA6-160A-D-F 160 8 13.1~32.8 DN100 6200 3000×2100×2200
10 11.4~28.6
13 10.2~25.6
AA6-185A-D-F 185 8 15.4~38.5 DN100 6430 3000×2100×2200
10 13.2~32.9
13 11.8~29.5
AA6-200A-D-F 200 8 17.0~42.5 DN100 7050 3400×2300×2300
10 15.4~38.5
13 13.3~33.3
AA6-250A-D-F 250 8 21.7~54.3 DN125 8780 3600×2300×2400
10 18.5~46.2
13 16.2~40.5



1. 上述技术参数依据ISO1217, 吸气温度: 20℃; 相对湿度:60%; 吸气压力:0.1MPa。



2. 除上述各机型:0.3MPa~1.6MPa参数选型,请接洽汉钟销售人员。



3. 除标准电压为380V,三相,50HZ,若有需求其它规格,请接洽汉钟销售人员。



4. 5kW以上备有水冷式机型,请接洽汉钟销售人员。 5. 本公司持有所有规范之设计修改权利,最终规格依机器实体为基准。



5. 本公司持有所有规范之设计修改权利,最终规格依机器实体为基准。
